화소 단위 영상처리 연산과 히스토그램

•
2021/02/18~2021/02/23, 2023/10/18~2023/10/20

영상처리 연산

🔑
영상의 화소(pixel)값을 변경하는 일을 영상처리 연산이라고 한다.
•
화소 단위 처리: 하나의 화소값만을 사용하여 화소값을 변경
•
영역 단위 처리: 이웃 화소들을 참조하여 화소값을 변경
•
영상 단위 처리: 기하적 변환(Transform)

화소 단위 처리

•
화소 단위 처리는 화소 단위 처리 함수 ff를 정의하는 일이다.
dst(x,y)=f(src(x,y))dst(x,y)=f(src(x,y))
•
반올림, 덧셈, 뺄셈, 곱셈, 나눗셈
◦
클리핑(clipping): 함수의 결과가 지정한 범위 0~255 를 벗어나는 경우, 반올림한 후 잘라내는 것.
▪
x < 0 이면 x = 0
▪
x > 255 이면 x = 255
▪
클리핑 연산은 포화(saturate), 리미트(limit) 연산이라고 부르기도 한다.
💡
C++ OpenCV에서는 덧셈, 뺄셈 연산이 영상 객체에 대해 오버로딩되어 있다. 오버로딩된 연산자를 이용해 연산을 수행하면 클리핑이 자동으로 수행된다.
•
반전(inverse)
f(p)=255−pf(p)=255-p

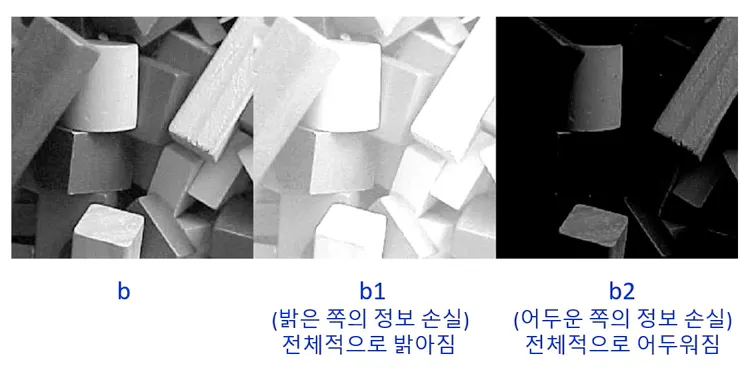

덧셈과 뺄셈
곱셈과 나눗셈
💡
b5 의 경우에는, b5 * 0.5 + 128 의 결과물 이다. 0.5 로 나누는 순간 소수점을 달고 있는 화소값들이 생기는데, 이 화소값들에 rounding 처리를 하게 되면서 정보 손실이 일어날 수밖에 없다.
뺄셈과 곱셈 연산, 보수 (complement) 연산

히스토그램(histogram)

🔑
각 밝기값이 영상에서 존재하는 개수를 나타내는 그래프를 의미한다.

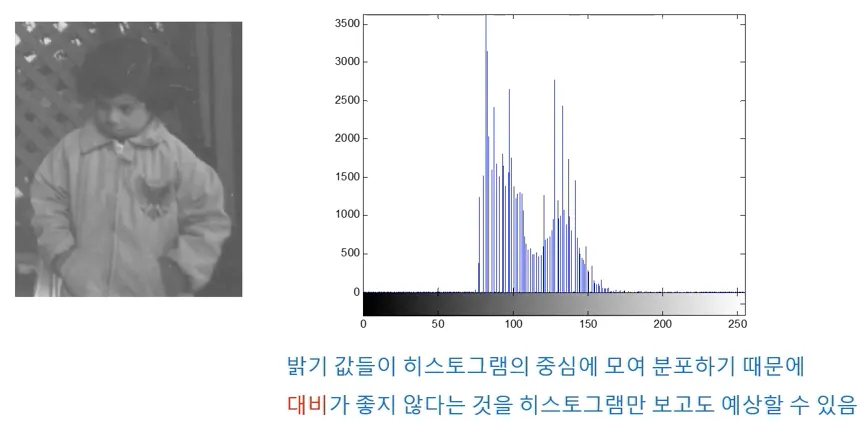

히스토그램을 기반으로 영상의 외관에 대한 정보를 추론할 수 있다.
•
화소들의 밝기값이 낮은 영역에 분포하면, 어두운 영상
•
화소들의 밝기값이 높은 영역에 분포하면, 밝은 영상
•
화소들의 밝기 값이 넓은 범위에 걸쳐 분포하면, 대비(contrast)가 좋은 영상

히스토그램 스트레칭(histogram stretching)

•
화소들의 밝기 값이 넓은 범위에 걸쳐 분포하는 영상이 대비(contrast)가 좋은 영상이라고 했다.
•
대비가 좋지 않은 영상을 대비가 좋은 영상으로 만들어 줄 필요가 있다.
좌: 원래 이미지의 히스토그램, 중앙: y 축은 변환 후의 pixel 밝기, 우: 변환 후 영상의 히스토그램
🔑
히스토그램을 펼쳐(stretching) 밝기값이 히스토그램 전 구간에서 나타나도록 변환하는 기법을 히스토그램 스트레칭(histogram stretching)이라고 한다.
💡
히스토그램 스트레칭도 결국 적절한 화소 단위 처리 함수 ff를 만드는 일이다.
piecewise linear
•
히스토그램 스트레칭에 사용할 함수 ff로 어떤 것을 선택하는지는 개인의 자유다.
•
가장 간단한 ff는 직선의 방정식과 클리핑에 따라 다음과 같다.
f(p)={0p<m(I)f(p)=255M(I)−m(I)(p−m(I))m(I)≤p≤M(I)1M(I)<pf(p) = \begin{cases}% 0 &\qquad\text{} p < m(I)\\ f(p)=\frac{255}{M(I)-m(I)}(p-m(I)) &\qquad\text{} m(I) \leq p \leq M(I) \\ 1 &\qquad\text{} M(I) < p\\ \end{cases}
•
조금 더 복잡하게, xx축의 a,ba, b 값은 결국 original_im.min, original_im.max 값이다.
🔑
조각조각이 선형인 함수를 부분적 선형함수(piecewise linear)라고 한다.

히스토그램 스트레칭 실습

im_2 = cv2.imread('tire.tif') plt.figure(121, figsize = [13,8]) plt.imshow(im_2)
Python
복사
이미지 불러오기

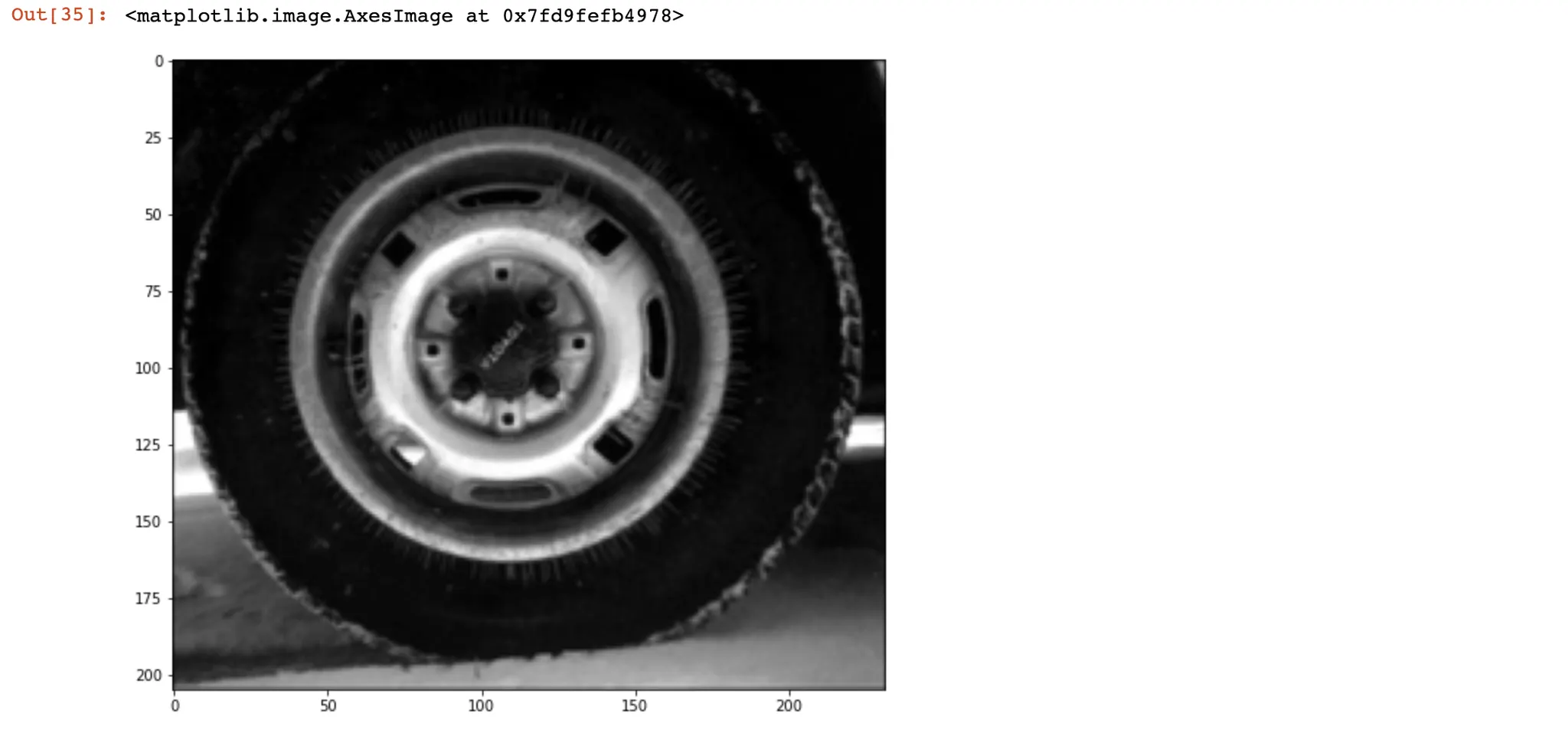

불러온 이미지
x_range = [0, 255] bins = 2**8 plt.figure(122, figsize = [13,8]) plt.hist(np.ravel(im_2), bins=bins, range=x_range)
Python
복사
히스토그램 시각화

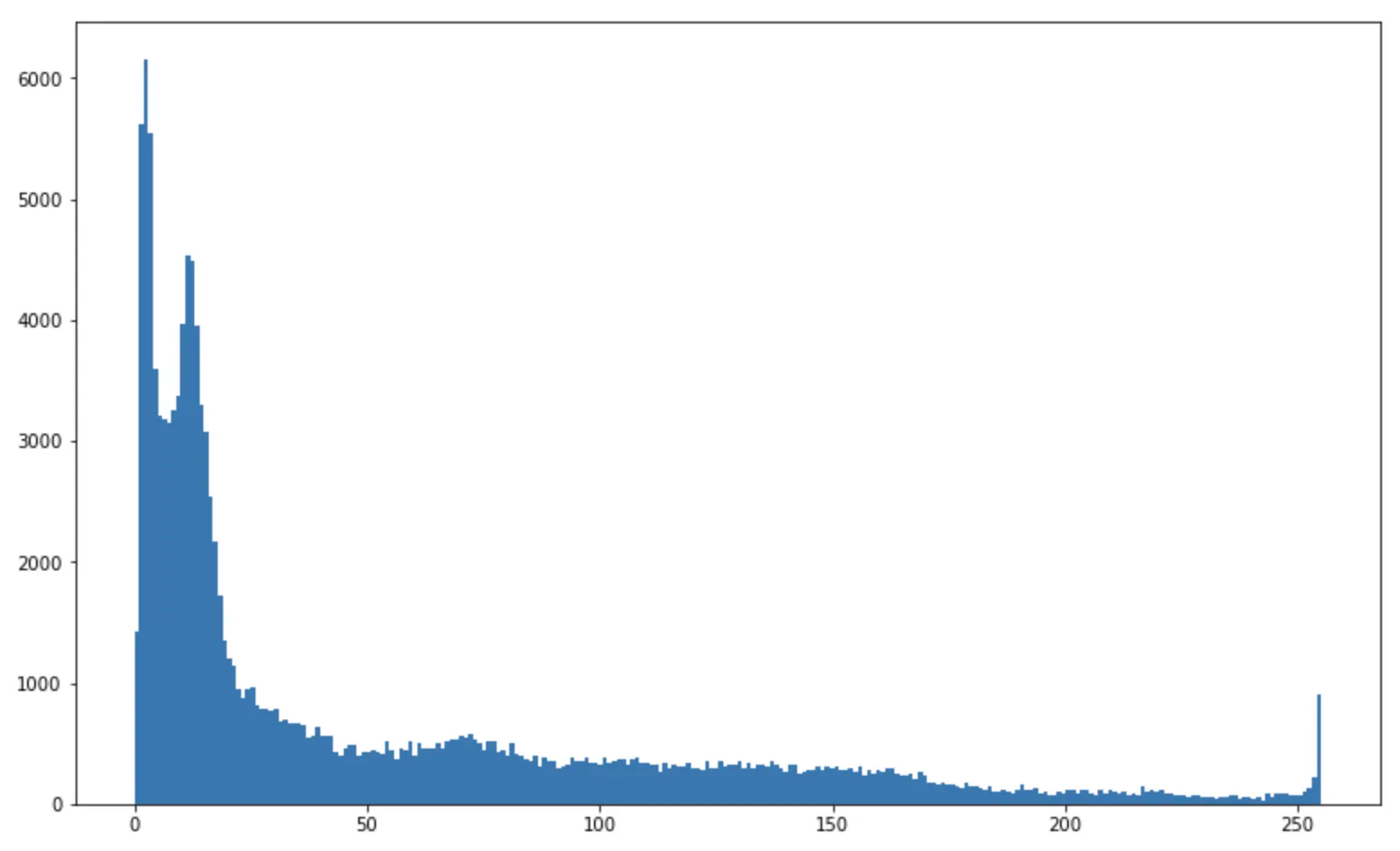

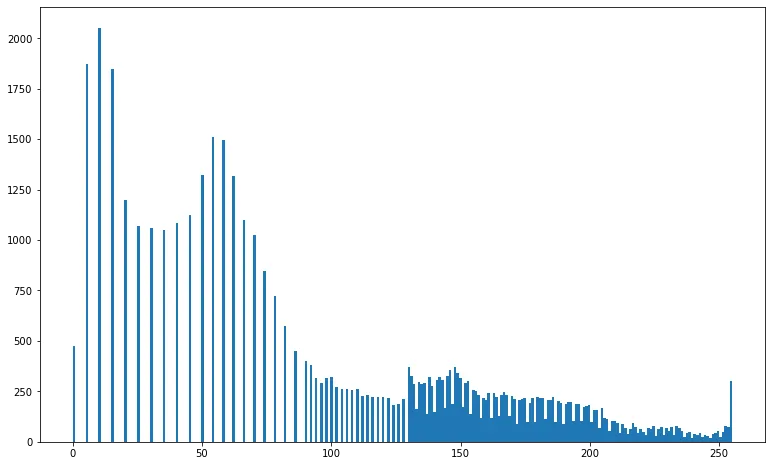

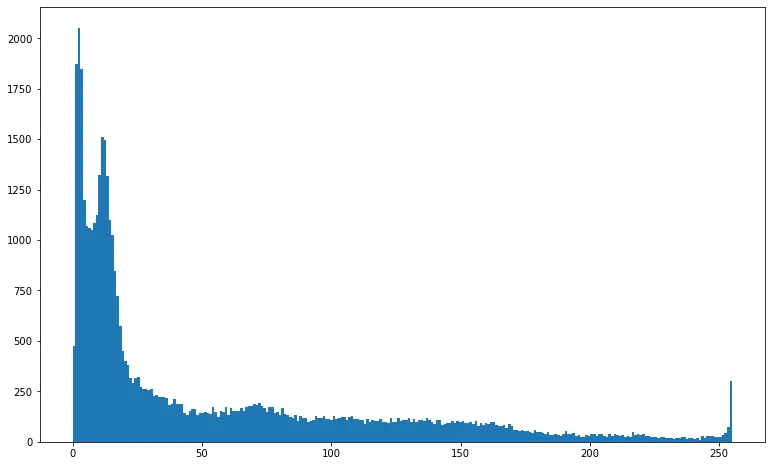

히스토그램
•
이 타이어 이미지의 histogram 은 0부터 255까지의 모든 범위에 걸쳐 있지만, 특히 어두운 부분의 밝기에 화소값들이 몰려 있음을 알 수 있다.
•
화소값이 낮은 부분은 조금 넓게 떨어뜨려 주고, 화소값이 높은 부분은 조금 오밀조밀하게 만들어 주면 좋지 않을까?

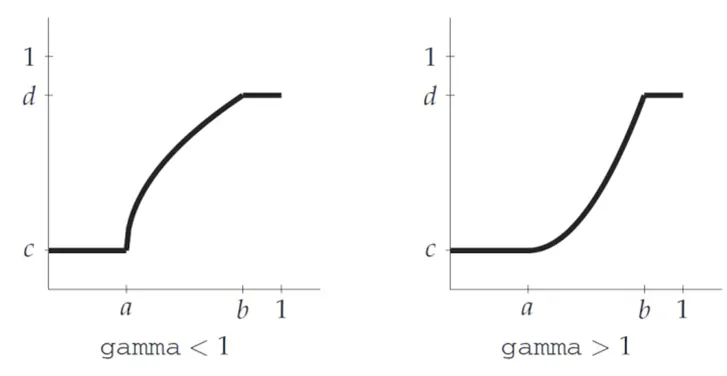

a = 0, b = 255, gamma < 1 인 함수 ff가 가장 히스토그램 스트레칭에 효과적일 것이다.
좌: 원본 영상, 우: 히스토그램 스트레칭 후 영상

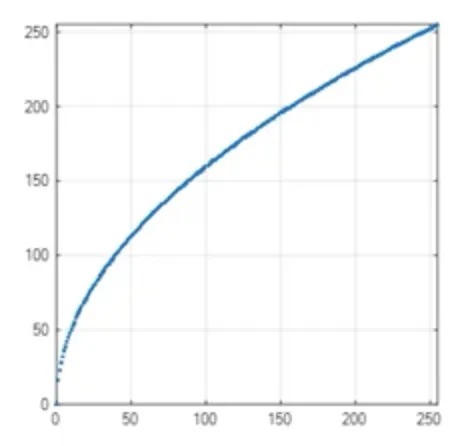

히스토그램 스트레칭 함수
좌: 원본 영상, 우: 히스토그램 스트레칭 이후 영상

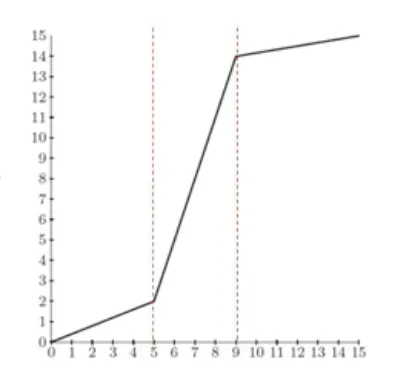

부분적 선형함수(piecewise linear function)를 통한 히스토그램 스트레칭

부분적 선형함수
def hist_stretch_piecewise_linear_f(im, a, b): assert len(a) == len(b), 'vector a, b must be of equal size' print(im.dtype) _im = im.copy() _im = _im.astype(np.float32) print(_im.dtype) is_processed = np.zeros(_im.shape) # if processed once, mark as True, else zero (False) to prevent multiple processing for i in range(1,len(a)): cond = (_im<a[i])*(_im>=a[i-1]) cond = cond * (np.logical_not(is_processed)) #print(cond[100, 100], is_processed[100, 100], a[i], a[i-1], end = ' ') _im[np.where(cond)] = ((b[i]-b[i-1])/(a[i]-a[i-1])) * (_im[np.where(cond)]-a[i]) + b[i] #print('where 100, 100 intensity : ', _im[100, 100]) is_processed = np.logical_or(cond, is_processed) #print(cond[100, 100], is_processed[100, 100], a[i], a[i-1]) _im = _im.astype(np.uint8) print(_im.dtype) #print('where 100, 100 final : ', _im[100, 100]) return _im stretched_im = hist_stretch_piecewise_linear_f(im_2, [0, 10, 20, 40, 255], [0, 50, 90, 130, 255]) plt.figure(141, figsize=[8,8]) plt.imshow(stretched_im, cmap='gray')
Python
복사
소스코드

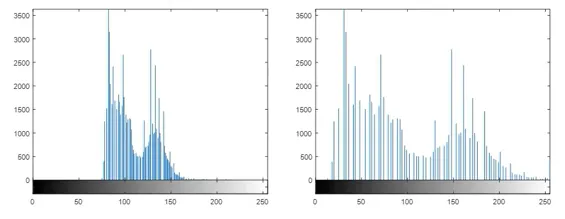

스트레칭 전
스트레칭 후

히스토그램 평활화(histogram equalization)

🔑
히스토그램 평활화(histogram equalization)는 자동화된 방법으로 영상 밝기값의 빈도수를 같게 만드는 것을 의미한다.

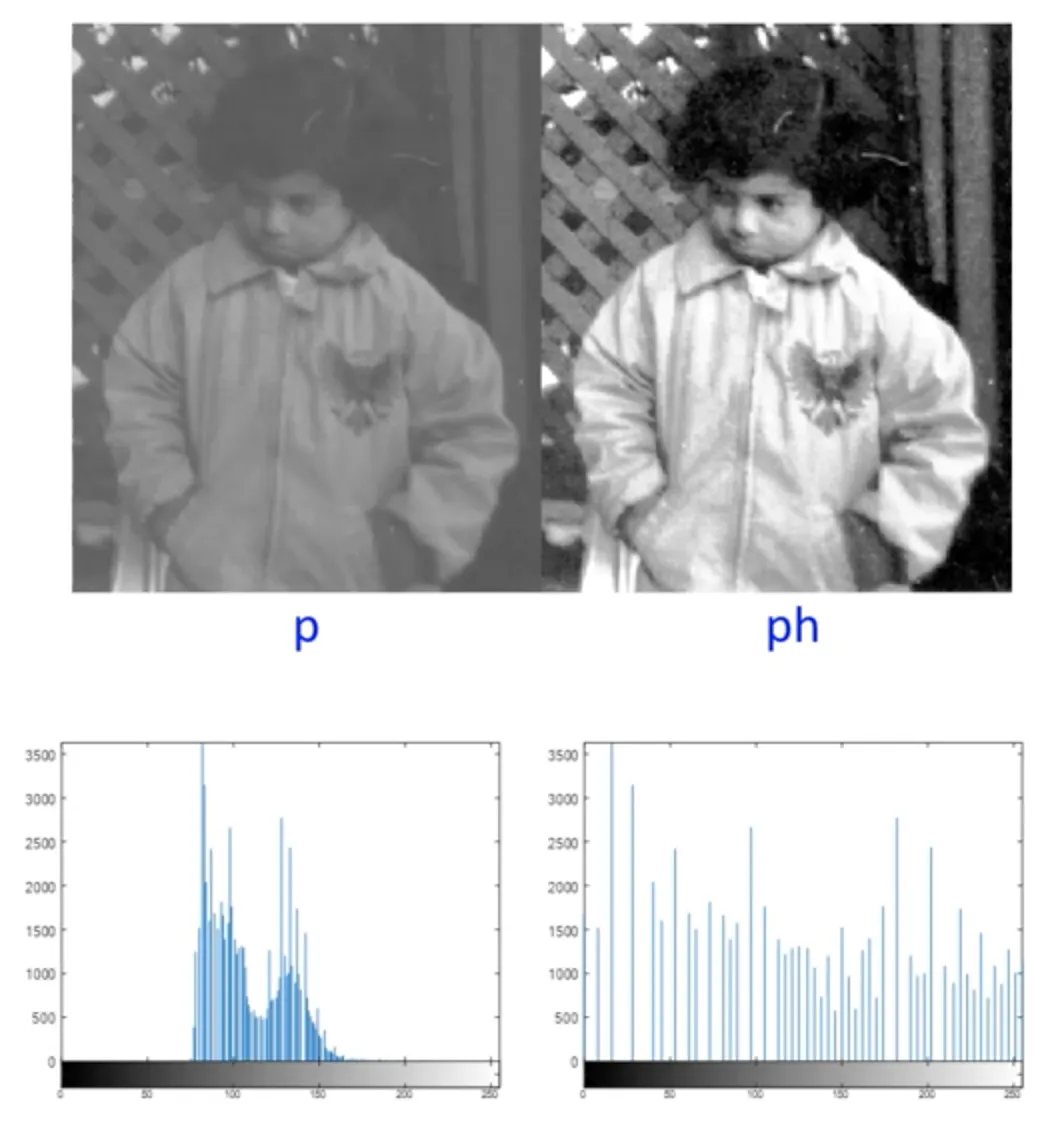

원본 영상(p), 히스토그램 평활화가 적용된 영상(ph)

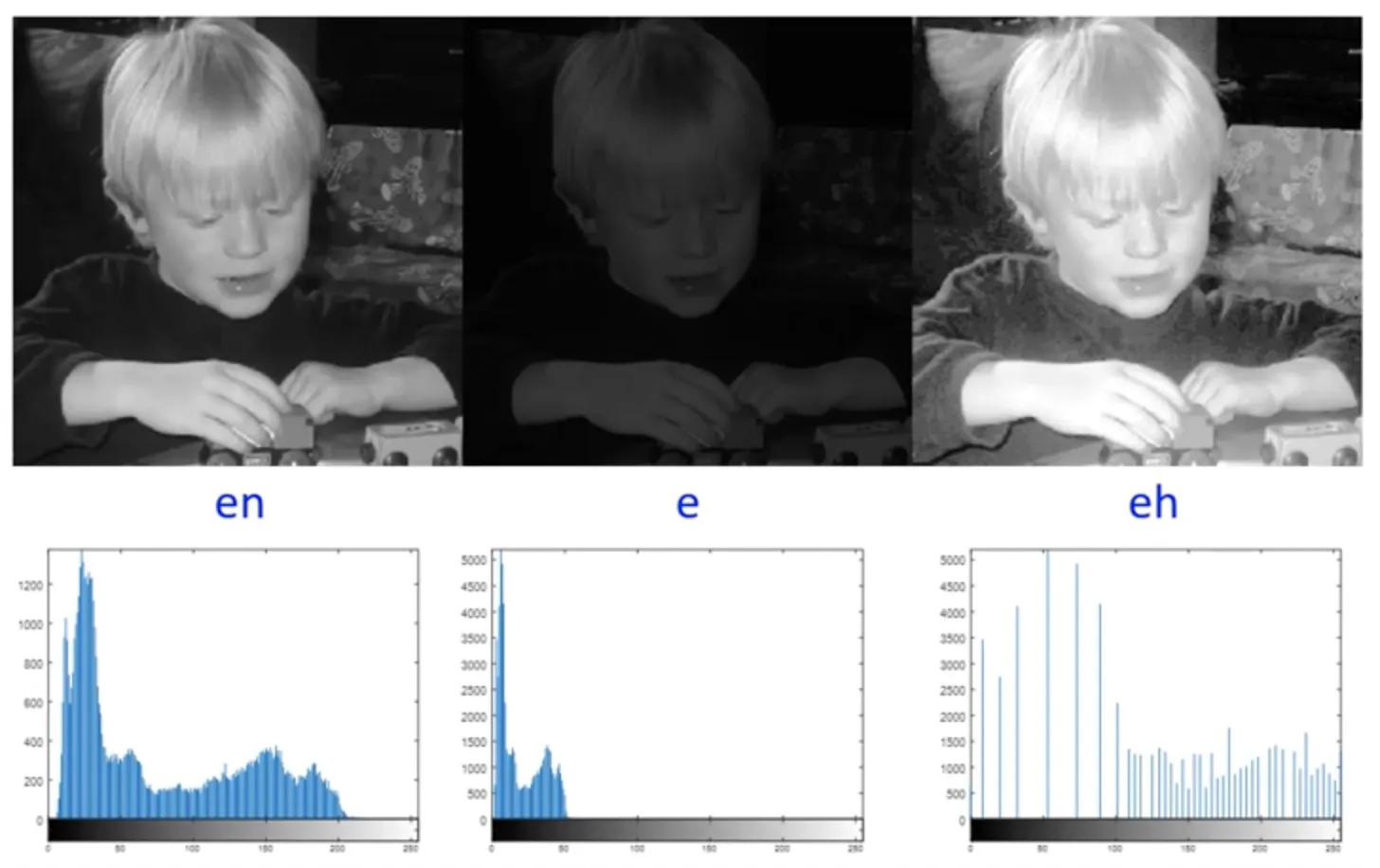

원본 영상(e), 히스토그램 스트레칭이 적용된 영상(en), 히스토그램 평활화가 적용된 영상(eh)
💡
의미적으로 히스토그램 스트레칭은 히스토그램의 형태를 유지하고 최대한 펼치는 개념이고, 히스토그램 평활화는 히스토그램을 최대한 평평하게 만드는 개념이다.
•
어떤 (19, 19) 크기의 4bit 영상의 히스토그램이 아래와 같다고 하자.
•

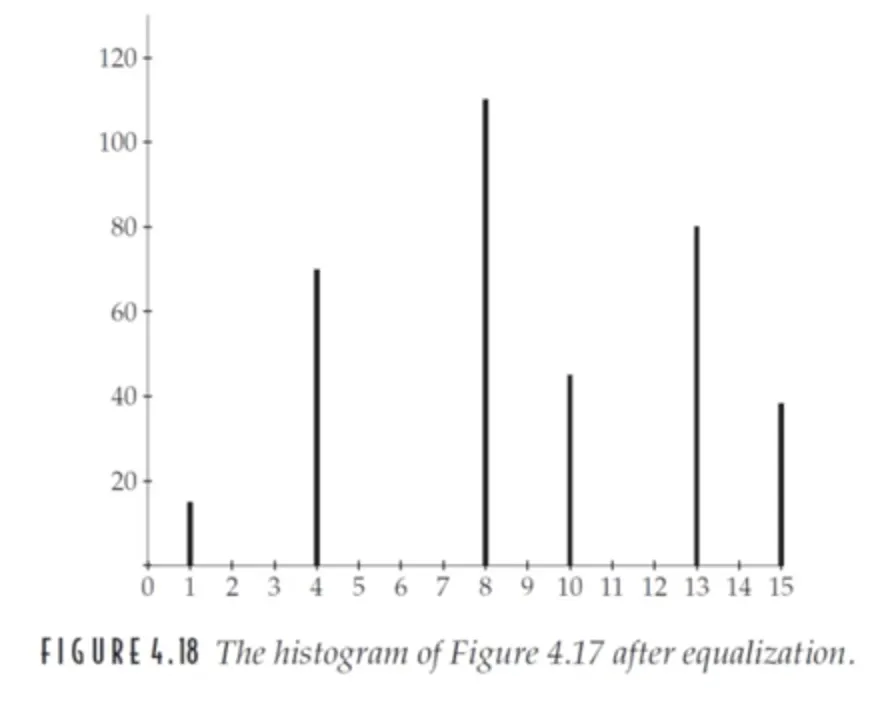

히스토그램 평활화가 수행된 결과는 다음과 같다.
histogram equalization 결과물
•

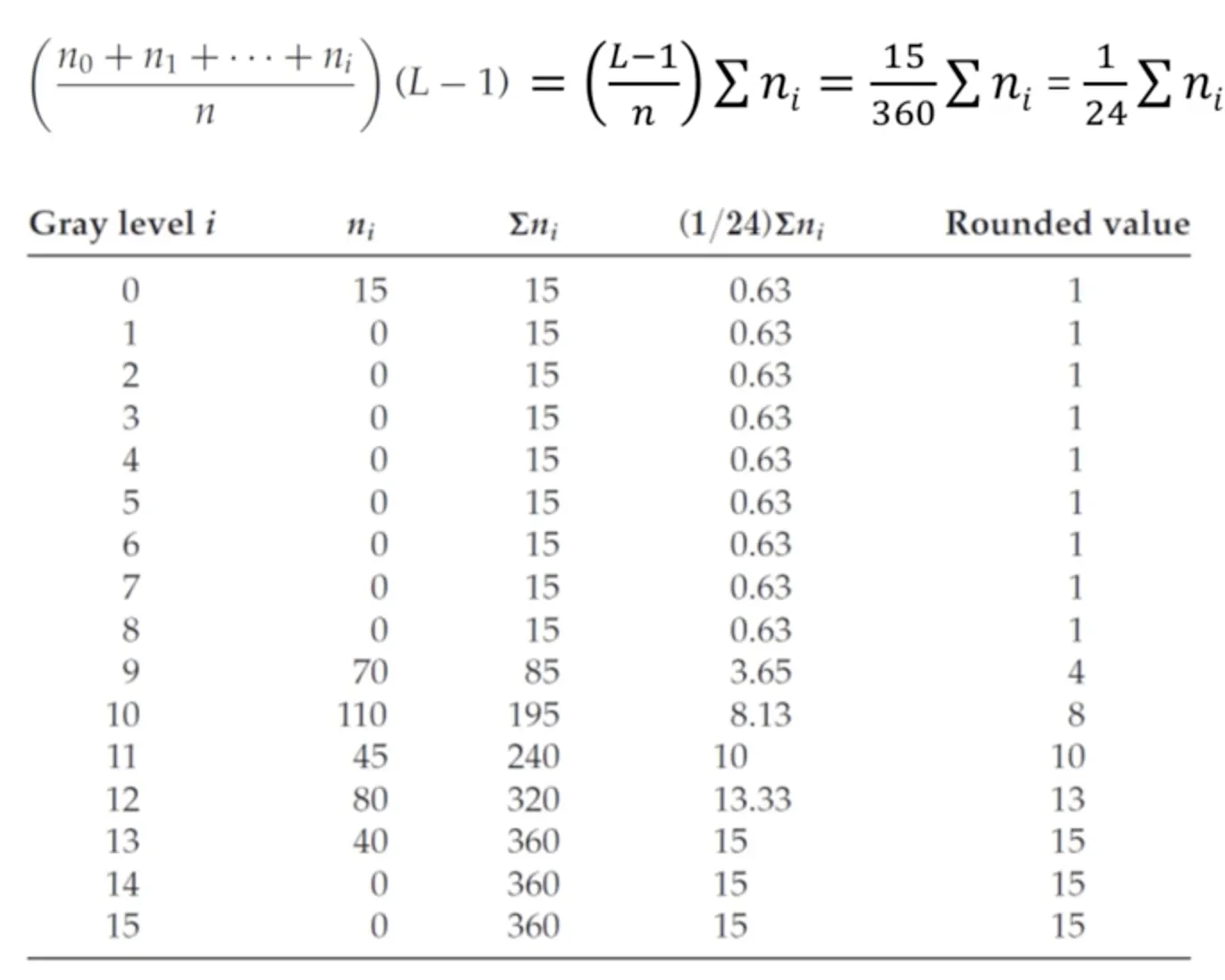

히스토그램 평활화는 누적분포함수를 이용한다.
◦
LL : 가장 밝은 픽셀의 밝기(15)
◦
(n0,n1,...,nin_0, n_1, ..., n_i) : 각 밝기마다 몇 개의 픽셀을 가지는지
◦
nn : 총 픽셀의 개수(360)
Gray level ii 에 해당하는 값이 Rounded value 로 매핑된다.
•
히스토그램 평활화를 수행하는 것도 함수 dst(x,y)=f(src(x,y))dst(x,y)=f(src(x,y))라고 볼 수 있다.
f(p)=round((L−1∑0Lni)∑0pni)f(p)=\text{round}( (\frac{L-1}{{\sum}_0^L n_i}) {\sum}_0^p n_{i} )
•
식을 조금 더 잘 이해해 보자.

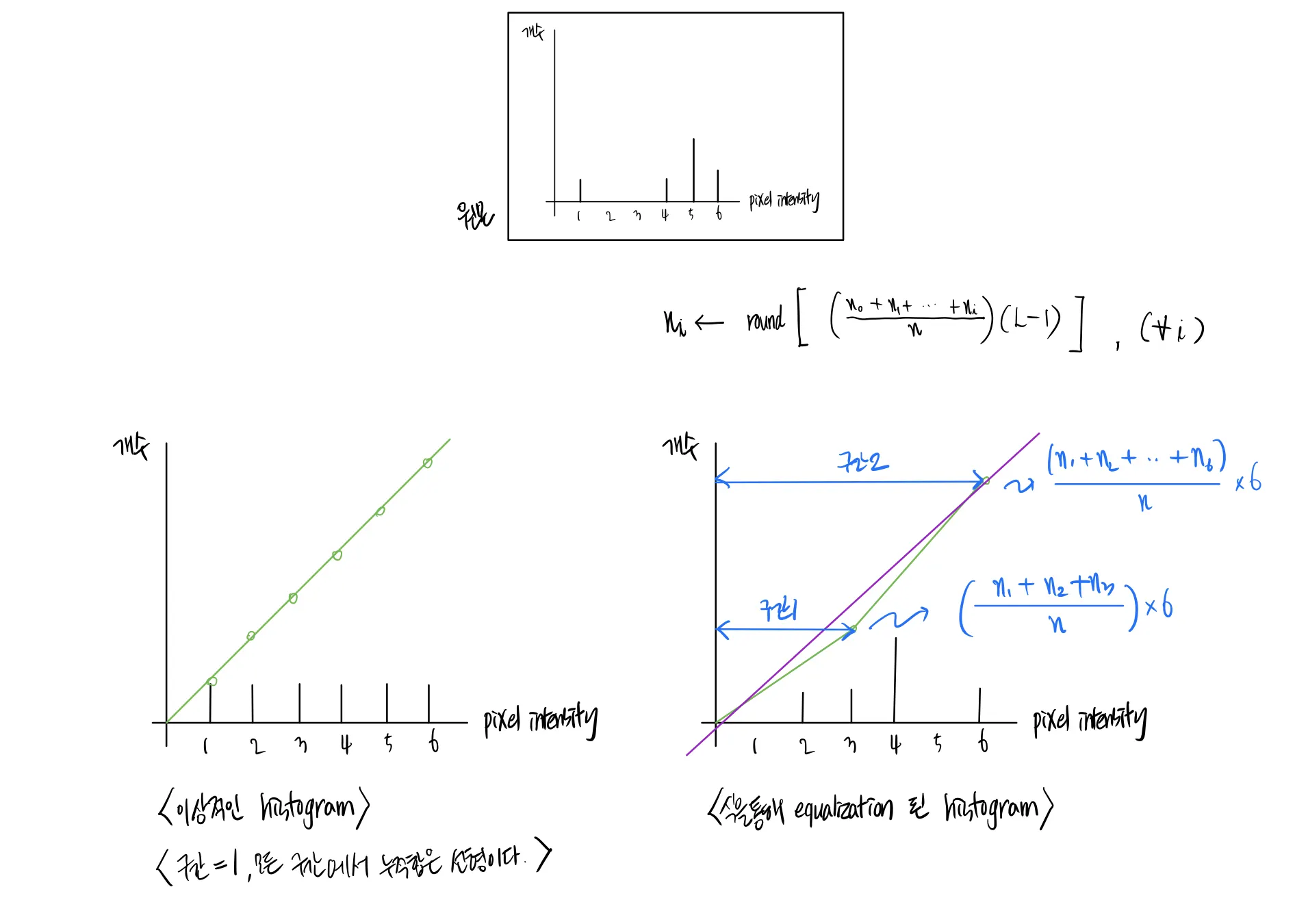

좌: 이상적인 histogram, 우: 우리가 수행할 수 있는 histogram
◦
앞서 의미적으로 히스토그램 평활화는 히스토그램을 최대한 평평하게 만드는 개념이라고 했다.
◦
이 식이 표현하고자 하는 바는 왼쪽 그림과 같이 이상적인 상태를 흉내내는 것이다.
◦
이상적인 상태란, 모든 밝기를 가지는 픽셀의 수가 완벽하게 동일한 상태이다.
◦
하지만 이미지에서 이상적인 상태로 강제로 히스토그램을 변형하는 것은 불가능하다.
◦
원본 영상에서 각 픽셀의 밝기를 임의로 변형을 해야 하는 상황이 나타나기 때문이다.
◦
히스토그램 평활화는 구간의 누적합을 구간으로 나누어 보았을 때 선형이 되도록 만든다.

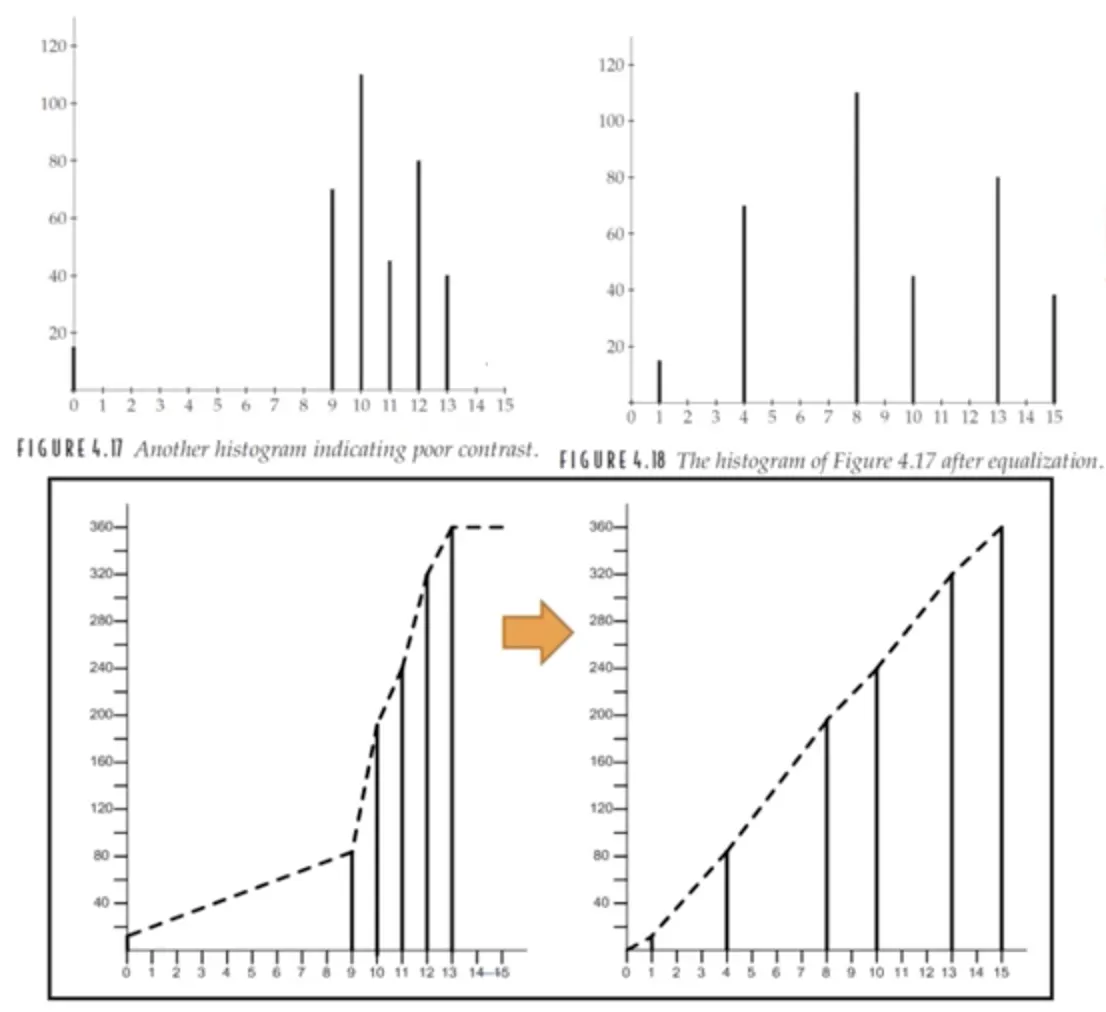

좌상: 원본 영상의 히스토그램 우상: 히스토그램 평활화 이후의 히스토그램 좌하 : 좌상단 히스토그램의 누적합 우하: 우상단 히스토그램의 누적합

히스토그램 평활화 실습

import cv2 plt.figure(151, figsize=[8,8]) im_2_eq = cv2.equalizeHist(im_2) plt.imshow(im_2_eq, cmap='gray')
Bash
복사
OpenCV에서는 히스토그램 평활화를 수행하는 equalizeHist함수를 제공한다.
plt.figure(152, figsize = [13,8]) plt.hist(np.ravel(im_2_eq), bins=bins, range=x_range) plt.show()
Bash
복사

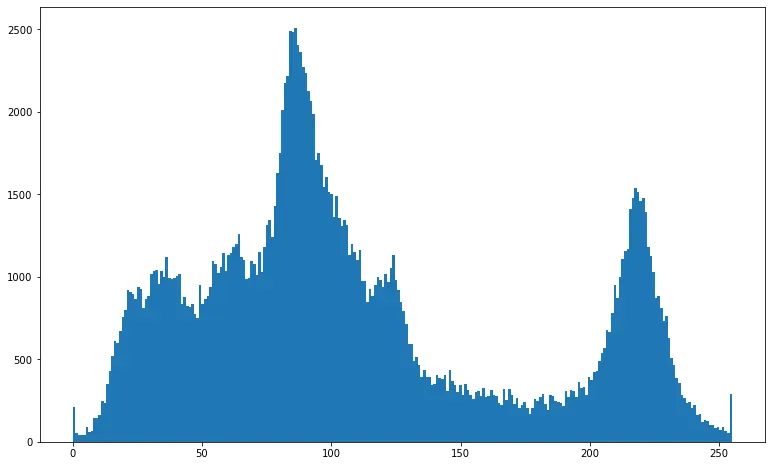

히스토그램 평활화가 적용된 영상의 히스토그램 시각화

룩-업 테이블(look-up table, LUT)

🔑
룩업 테이블은 밝기값 변환 시 참조를 위해 사용하는 테이블이다.
💡
속도가 매우 중요한 연산을 해야 하는 경우가 발생했을 때 유용하게 사용할 수 있다.
•
매번 연산을 하지 않고, 테이블만 참조해서 밝기값을 변경할 수 있다.
•
이를 왜 사용해야 할까?
◦
어차피 화소단위 처리는 특정 픽셀 강도를 입력받아 해당 적절한 출력값을 내보낸다.
◦

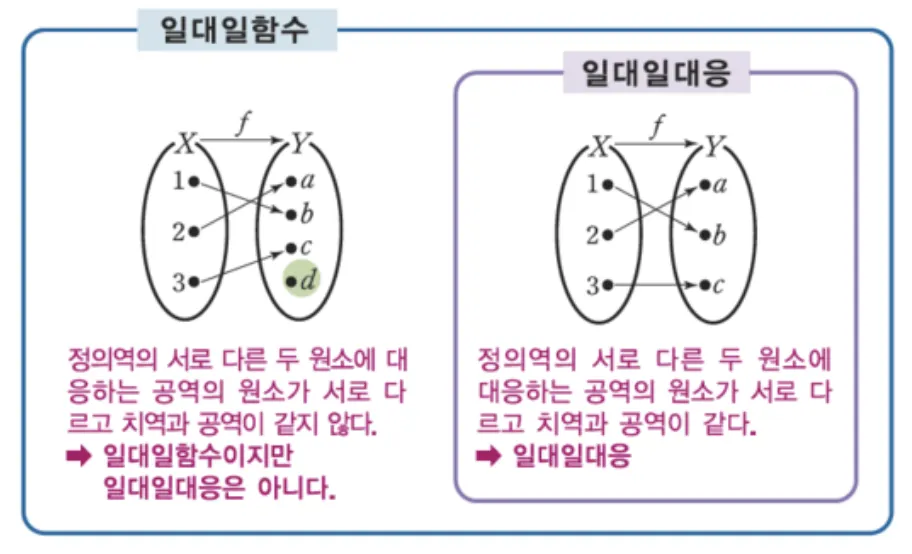

정의역은 0과 255 사이의 정수이고, 치역도 0과 255 사이의 정수인 일대일함수이다.
reminid
•
가령 이런 복잡한 연산이 있다고 생각을 해 보자.
res=round((src∗3)/4+5.55)+...+...)res = \text{round}(\sqrt{(src *3)/4 + 5.55 )} + ... + ...)
◦
연산 과정이 길어지면 길어질수록 오랜 시간이 걸릴 것이다.
◦
결국 이것도 정의역이 [0, 255]이고 치역이 [0, 255]인 함수 y=f(x)y=f(x)로 추상화할 수 있다.
◦
모든 xx에 대해서 f(x)f(x)를 계산해둔 LUT가 있다면 런타임에 O(1)O(1)시간에 수행가능하다.

룩업 테이블 실습

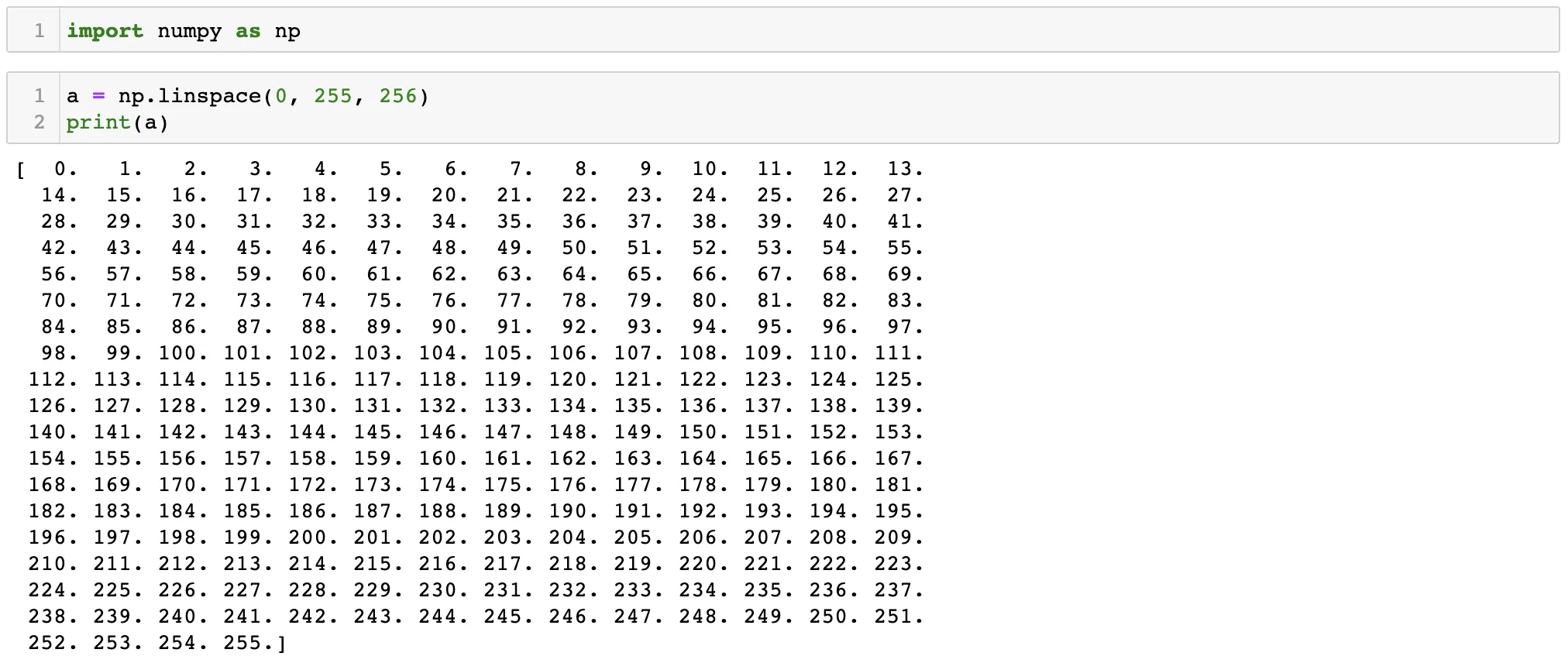

정의역
a[0:96] = (64/96)*a[0:96] a[96:160] = ((192-64)/(160-96))*(a[96:160]-96)+64 a[160:] = ((255-192)/(255-160))*(a[160:]-160)+192 a = a.astype(np.uint8)
Python
복사
치역
import cv2 im = cv2.imread('blocks.tif') plt.figure(121, figsize=[13,8]) plt.subplot(1,2,1) plt.imshow(im) plt.subplot(1,2,2) plt.imshow(a[im]) plt.show()
Bash
복사
룩업테이블을 이용해 화소 단위 영상처리 수행
원본
변환 후
